Precimeasure indikator temperature namotaja

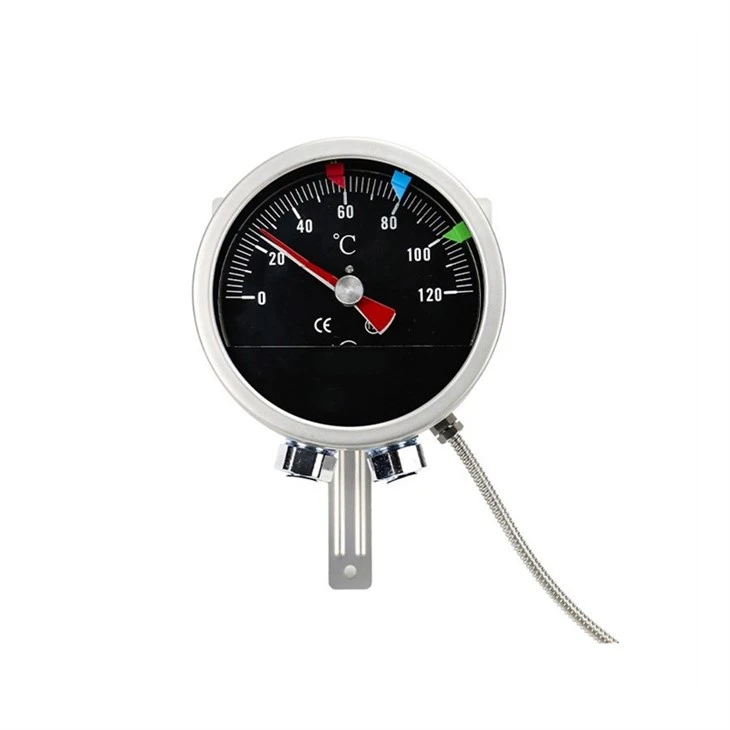

Koristimo ključnu tehnologiju koja čini jasno vidljivim najskrivenije rizike unutar transformatora. Tradicionalne metode mjere samo temperaturu ulja, dok prava opasnost često nastaje na nepristupačnim vijugavim žarištima. Da bismo to riješili, inovativno koristimo analognu tehnologiju praćenja zasnovanu na "bimetalnoj traci + CT strujnoj spojnici". Ovo omogućava grijaćem elementu unutar kontrolera da varira u realnom-vremenu sa strujom opterećenja transformatora, precizno simulirajući temperaturu na najtoplijoj tački namotaja. To znači da ne samo da možete intuitivno čitati trenutnu temperaturu sa istaknutog brojčanika od 4 inča, već i pratiti istorijske vrhove putem pokazivača koji se može resetovati. Mi donosimo fundamentalni skok u preciznosti praćenja, osnažujući vas da proaktivno zaštitite vijek trajanja izolacije transformatora i držite radnu sigurnost pod vašom kontrolom.

Precizno razumijevanje ukupnog termičkog stanja transformatora je ključno za prevenciju kvarova. Stoga, naš dizajnirani indikator temperature ulja (OTI) postavlja senzorsku sondu-koroziju-otpornu na-temperaturu-tolerantnu na visoke{3}temperature{4}} direktno u komoru za ulje transformatora. Koristeći potpuno zatvoren sistem za ekspanziju tekućine, pouzdano bilježi ključne podatke o najvišoj-temperaturi ulja u realnom-vremenu. Ovo vam pruža najdirektniji "oči" na termičko stanje transformatora, osiguravajući kontinuirano, stabilno praćenje temperature u bilo kojem složenom scenariju rada. Ovo uspostavlja čvrstu, pouzdanu osnovu za implementaciju precizne zaštite i informiranih odluka o održavanju.

Stavljamo sposobnost inteligentne kontrole u srž proizvoda. Integriše visoko{1}}precizne mikro-prekidače, jedinicu za konverziju struje i udaljene interfejse. Zasnovano na-podacima o namotajima i temperaturi ulja u stvarnom vremenu, može automatski i precizno pokrenuti/zaustaviti sisteme hlađenja ili pokrenuti alarme. Time se postiže ključni skok od pasivnog nadzora do aktivne regulacije. Nadalje, putem standardnog izlaza signala 4-20mA, podaci se neprimjetno integriraju u vaš PLC, DCS ili platforme za daljinsko praćenje. Ono što gradimo za vas je rešenje koje kombinuje lokalnu automatsku zaštitu sa daljinskim centralizovanim upravljanjem, značajno povećavajući operativnu pouzdanost transformatora i efikasnost kontrole, čineći inteligentno održavanje praktičnom stvarnošću.

Kada se opterećenje transformatora promijeni, indikator temperature precimeasure namotaja prvo predviđa trend porasta temperature namotaja preko varijacije struje CT-a, pokrećući rana upozorenja. Ako temperature nastave da rastu, modul temperature ulja istovremeno detektuje previsoku gornju-temperaturu ulja, podstičući sistem da odmah započne fazu strategije hlađenja (rad-štede energije pri malom opterećenju, prisilno hlađenje pri velikom opterećenju). Kada se temperature spuste na sigurne pragove, rashladna oprema se automatski isključuje. Time se postiže potpuno automatizirana kontrola procesa "predviđanja{5}}zaštite-uštede energije".

Znamo da tradicionalna rješenja koja prate samo temperaturu ulja imaju upozoravajuću mrtvu tačku. Stoga naše rješenje na inovativan način pruža dvostruko, precizno praćenje i "vruće tačke-" i "temperature ulja". Ovo vam omogućava da istovremeno pratite temperaturu ulja, koja odražava ukupno stanje hlađenja, i direktno vidite temperaturu na najtoplijoj tački namotaja, što određuje vek trajanja izolacije. Inteligentnom analizom podataka iz ove dvije kritične dimenzije, sistem može razlikovati između "lokalnog pregrijavanja zbog nagle promjene opterećenja" i "ukupnog porasta temperature zbog kvara na hlađenju", u osnovi izbjegavajući pogrešne procjene i propuštene alarme svojstvene praćenju jedne-tačke. Ovo za vas gradi proaktivniji i pouzdaniji sigurnosni sistem zaštite, podižući identifikaciju opasnosti na novi nivo i osiguravajući da su operativni rizici transformatora uvijek poznati i kontrolisani.

U teškim uslovima rada, pouzdanost eksternog napajanja i često održavanje-na licu mjesta predstavljaju skrivene troškove i rizike. Zato smo dizajnirali proizvod da radi i izvodi prebacivanje lokalno koristeći precizne principe fizičke ekspanzije, potpuno eliminirajući oslanjanje na vanjsko napajanje i uklanjajući osnovni uzrok kvara zaštite zbog problema sa napajanjem. Istovremeno, njegova potpuno zatvorena konstrukcija osigurava-dugoročnu stabilnost u složenim okruženjima bez potrebe za-kalibracijom ili podrezivanjem na licu mjesta. Kroz ovu seriju izbora dizajna "bez održavanja-, cilj nam je da značajno smanjimo vaše dugotrajno-operativno opterećenje i potencijalne rizike, čineći sigurnosnu zaštitu zaista pouzdanom i-bez problema.

Naše rješenje, kroz svoju osnovnu tehnologiju CT strujnog spajanja, prevazilazi ograničenja toplotne inercije tradicionalnog praćenja temperature ulja: može unaprijed osjetiti trend porasta temperature namotaja kada se opterećenje naglo poveća, čak i prije nego što temperatura ulja značajno poraste. Ovo omogućava smanjenu sigurnosnu marginu i ranije aktiviranje hlađenja, rješavajući rizik od pregrijavanja uzrokovanog kašnjenjem odgovora u tradicionalnim pristupima. Štaviše, sistem podržava stepenastu kontrolu hlađenja zasnovanu na temperaturnim gradijentima (prisilni/uravnoteženi/ekonomični režimi), izbegavajući rasipanje energije pri malim opterećenjima, istovremeno osiguravajući dovoljan kapacitet hlađenja pri velikim opterećenjima. Ovo vam omogućava da istovremeno postignete proaktivniju sigurnosnu zaštitu i preciznije upravljanje energijom, značajno snižavajući dugoročne-troškove rada dok istovremeno osiguravate stabilnost transformatora.

Budući da oprema mora raditi stabilno tokom dugog perioda u zahtjevnim industrijskim okruženjima, napravili smo proizvod s izdržljivim kućištem od legure aluminija i visokim stepenom zaštite IP65, što ga čini otpornim na prašinu, vlagu i kontaminaciju ulja. Prošao je rigorozne testove otpornosti na napon od 2kV i podržava široki ulaz napajanja od 90-260V, ispunjavajući osnovne industrijske zahtjeve za sigurnost i prilagodljivost. Što je još važnije, nudimo fleksibilno prilagođavanje-bilo za temperaturne opsege ili dužine kapilara-prilagođeno vašem specifičnom modelu i scenariju instalacije. Sav ovaj dizajn ima za cilj da isporuči rešenje koje nije samo pouzdano i izdržljivo, već se i neprimetno integriše u vaše postojeće sisteme, fundamentalno smanjujući dugoročne troškove adaptacije i operativne rizike.

Za vas smo dizajnirali fleksibilno praćenje koje kombinuje-intuitivnost na lokaciji sa daljinskim digitalnim pristupom. Na-mjestu, veliki analogni brojčanici sa sljedivim zapisima maksimalne temperature omogućavaju inspekcijskom osoblju da na prvi pogled shvate status. Daljinski, jasni LED digitalni displeji (rezolucija 0,1 stepen) i standardna Modbus komunikacija omogućavaju besprekornu integraciju podataka u vaše sisteme za nadzor. Što je još kritičnije, izgradili smo višeslojni mehanizam za upozorenje o greškama: kada temperature pređu granice, uređaj istovremeno pokreće lokalne zvučne/vizuelne alarme i daljinski signal. Ovo ne samo da vam omogućava da pratite promjene temperature u bilo koje vrijeme, bilo gdje, već također omogućava brzo lociranje kvara i odgovor kada se pojave anomalije. Ovaj indikator temperature namotaja za precizno mjerenje je središnji za ovu mogućnost, značajno smanjuje rizik od neplaniranih zastoja i dodaje dvostruki sloj sigurnosti za stabilan rad.

Preciznost mjerenja temperature namotaja dostiže ±1,5% FSD (puna skala), a tačnost mjerenja temperature ulja je ±4 stepena unutar kritičnog opsega od 40-110 stepeni, sa temperaturnom rezolucijom od 0,1 stepen, osiguravajući precizne i pouzdane podatke. Bimetalne trake se podvrgavaju specijalnoj termičkoj obradi za superiornu termičku stabilnost i dugotrajan rad bez pomeranja

Oprema prolazi test visokog-potencijala 2kV AC/50Hz (terminali prema zemlji), što joj omogućava da izdrži visoko-naponske smetnje nastale radom transformatora. Usklađen je sa IEC 61000-4 serijom EMC standarda, nudeći jaku otpornost na elektrostatičko pražnjenje i brze električne tranzijente, osiguravajući stabilne performanse u složenim industrijskim elektromagnetnim okruženjima.

Ugrađena-jedinica pretvarača struje (CCU) podržava ulaz PT100 RTD signala i emituje dva standardna 4-20mA signala, omogućavajući istovremeno povezivanje na lokalne indikatore, daljinski nadzor i sisteme upravljanja. Kontakti prekidača su-bez potencijala (suhi kontakti) sa ocjenom od 5A@250V AC, sposobni direktno pokretati opremu za hlađenje srednje{8}}velike snage bez potrebe za dodatnim relejnim pojačanjem.

Kućište uređaja ima stepen zaštite IP65, a senzor IP55. Radi u opsegu temperature okoline od -20 stepeni do 70 stepeni. Nakon što je prošao višestruka testiranja pouzdanosti-uključujući niske temperature (0 stepeni), suvu toplotu (70 stepeni) i vibracije (10-55Hz)-u skladu sa IEC 60068 serijom standarda, dobro je prilagođen za teške uslove kao što su vanjske, visoke temperature i prašina.
